產品說明：

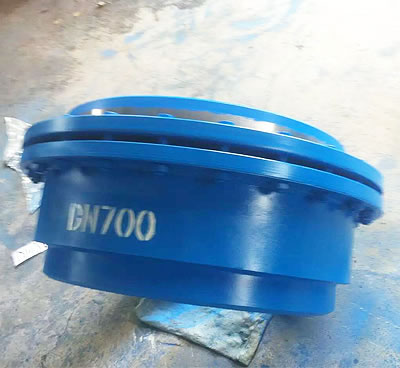

焊接鋼制限位伸縮器型號：GRS
焊接鋼制限位伸縮器執行標準：《GB/T9115-200鋼制管法蘭》和《S311套筒伸縮器》
焊接鋼制限位伸縮器又稱：管道伸縮器、套筒伸縮器、套管伸縮器、焊接限位伸縮接頭。
焊接鋼制限位伸縮器主要由：伸縮管、本體、壓盤、壓盤螺栓、密封圈組成。主要作用是補償管道的軸向位移，承受管道的壓力和推力。
焊接鋼制限位伸縮器密封圈一般為O型密封圈，本廠生產的為錐形密封圈，材質：NBR丁晴橡膠，此密封圈的密封面積大，使用是與壓盤形成錐度受力，受力越大密封越緊，設計科學合理，改變了O型密封圈容易損壞、漏水的缺陷；其他材質：Q235碳鋼。
焊接鋼制限位伸縮器與管道焊接后。補償管道因?yàn)闊崦浝淇s引起的管道尺寸的變化，同時為維修泵或閥門起到方便的作用。鋼制伸縮器的口徑：DN50-3800mm
主要數據表：
|
通經DN |
結構長度 |
|||
|
毫米 |
英寸 |
較 大長度 |
較 小長度 |
安裝長度 |
|
32 |
1.25 |
190 |
140 |
170 |
|
40 |
1.5 |
190 |
140 |
170 |
|
50 |
2 |
190 |
140 |
170 |
|
65 |
2.5 |
200 |
150 |
175 |
|
80 |
3 |
240 |
170 |
205 |
|
100 |
4 |
240 |
170 |
205 |
|
125 |
5 |
260 |
190 |
225 |
|
150 |
6 |
270 |
190 |
230 |
|
200 |
8 |
280 |
200 |
240 |
|
250 |
10 |
290 |
210 |
250 |
|
300 |
12 |
310 |
220 |
265 |
|
350 |
14 |
320 |
230 |
275 |
|
400 |
16 |
330 |
240 |
285 |
|
450 |
18 |
340 |
250 |
295 |
|
500 |
20 |
380 |
270 |
325 |
|
600 |
24 |
400 |
280 |
340 |
|
700 |
28 |
420 |
300 |
360 |
|
800 |
32 |
440 |
300 |
360 |
|
900 |
36 |
480 |
320 |
380 |
|
1000 |
40 |
500 |
350 |
415 |
|
1200 |
48 |
530 |
360 |
430 |
|
1400 |
56 |
650 |
380 |
455 |
|
1600 |
64 |
730 |
470 |
560 |
|
1800 |
72 |
770 |
590 |
680 |
|
2000 |
80 |
810 |
630 |
720 |
|
2200 |
88 |
850 |
670 |
760 |
|
2400 |
96 |
890 |
710 |
800 |
|
2600 |
104 |
930 |
750 |
840 |
|
2800 |
112 |
970 |
790 |
880 |
|
3000 |
120 |
1010 |
840 |
920 |
